Mis on testi indikaatorid
Jan 16, 2026|

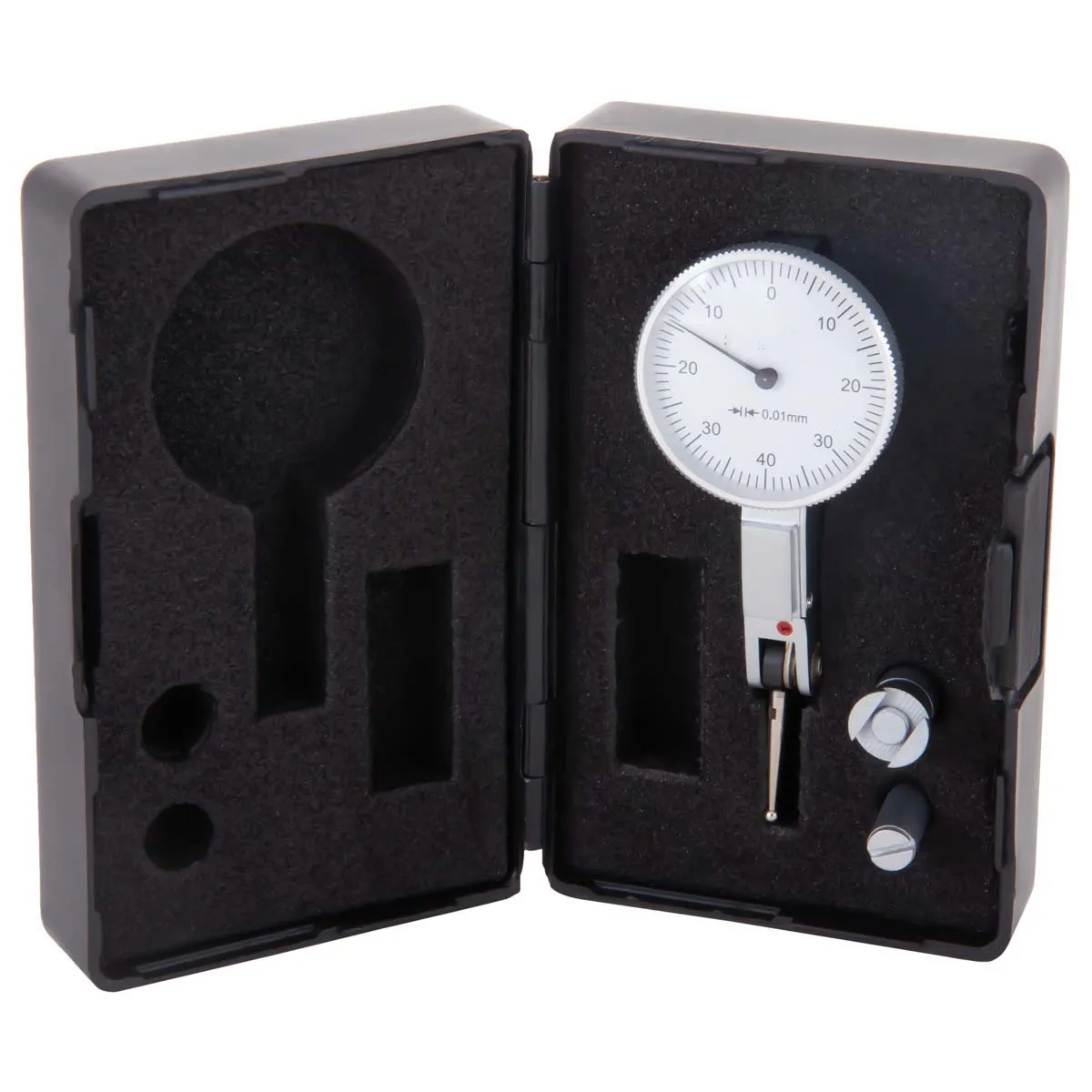

Dial-testindikaatorid on täppismehaaniline mõõteriist, mis kasutab hoova{0}}käigu võimendamise põhimõtet. Seda kasutatakse peamiselt väikeste mõõtmete muutuste, geomeetriliste vigade ja toorikute suhteliste asukohtade täpsuse mõõtmiseks.
Peamised struktuurikomponendid
Sond/pliiats: puutub vahetult kokku töödeldava detailiga ja tajub väikseid nihkeid.
Kangi süsteem: südamiku ülekandemehhanism, mis võimendab ja edastab sondi nihet.
Käigu mehhanism: võimendab veelgi nihet ja juhib osuti pöörlemist.
Nupp ja kursor: kuvab mõõtmistulemused; iga osuti pööre tähistab nihet 0,1 mm või 0,2 mm.
Raam: Pööratav null-punkti reguleerimiseks.
Kinnituskäepide/tuvisaba: Kinnitab sondi aluse või aluse külge.
Kevad: annab mõõtmisjõu, tagades sondi lähtestamise.
Tööpõhimõte
Thetestketta indikaatorvõimaldab kaheastmelise{0}}võimenduse abil minuteid nihkeid visualiseerida. Kui sond puutub kokku töödeldava detailiga ja tekitab minutise nihke, võimendab kangisüsteem esmalt seda nihet.
Seejärel suurendab võimendatud nihet veelgi käigumehhanism, mis juhib osutit, et tekitada sihverplaadil märgatav nurkliikumine.
Osuti läbipaindenurk on võrdeline sondi nihkega, võimaldades täpset mõõtmisväärtust lugeda otse skaalalt.
See konstruktsioon võimaldab hoovavalija indikaatoril suurendada nihkeid vaid mõne mikromeetri võrra palja silmaga selgelt nähtava tasemeni, saavutades seeläbi suure{0}}täpsuse mõõtmise.
Peamised omadused ja eelised
Paindlik mõõtmissuund: sond võib pöörata teatud nurgavahemikus, kohandudes mõõtmisnõuetega erinevates suundades.
Kompaktne suurus: Väike suurus võimaldab mõõta kitsastes ruumides, nagu väikesed augud, sooned ja kitsad pilud
.
Madal mõõtejõud: Hoiab ära täppistooriku pindade kahjustamise.
Sümmeetriline valimisskaala: Hõlbustab hälvete mõõtmist nii positiivses kui ka negatiivses suunas.
Lihtne paigaldus: Saab kiiresti monteerida erinevatele alustele, kasutades tuvisabaga kinnituskäepidemeid.
Levinud rakendusstsenaariumid
Kangi indikaatoreid kasutatakse laialdaselt mehaanilises tootmises, täppistöötluses, kvaliteedikontrollis ja muudes valdkondades, peamiselt järgmistes rakendustes:
Geomeetrilise vea mõõtmine
Tasasuse, sirguse, ümaruse ja silindrilisuse mõõtmine
Paralleelsuse, perpendikulaarsuse, koaksiaalsuse ja väljajooksu mõõtmine (ringikujuline väljajooks ja täielik väljajooks)
Võrdlev mõõtmine
Kasutatakse koos mõõteplokkidega, et mõõta hälbeid tooriku tegelike mõõtmete ja standardmõõtmete vahel
Tooriku mõõtmete ühtluse ja järjepidevuse tuvastamine
Eriosa mõõtmine
Väikeste aukude siseläbimõõdu, soone laiuse, astme kõrguse, aukude vahe, koordinaatide mõõtmete jne mõõtmine.
Mõõtmine tavaliste näidikutega raskesti ligipääsetavates piirkondades, näiteks sügavate aukude siseseinad ja pimeaukude põhjad
Tööpingi reguleerimine
Töödeldava detaili kinnitamine ja joondamine
Tööriista positsioneerimine ja täpsuse kalibreerimine
Kuidas testi indikaatoreid kasutada?
Paigaldamine ja kinnitamine: Kinnitage sihverplaadi indikaator magnetilise aluse või spetsiaalse aluse külge, kasutades tihvtiliite, tagades stabiilse ja usaldusväärse paigalduse.
Sondi valik: Valige mõõtmisnõuete põhjal sobiv sond (sfääriline, lame, terav jne).
Null{0}}punkti korrigeerimine:
Viige sond kergelt kokku standardse gabariidiploki või võrdluspinnaga.
Pöörake raami, kuni kursor joondub nullmärgiga.
Stabiilse mõõtejõu tagamiseks veenduge, et sondi eelsurumine{0}} on 0,3–0,5 mm.
Mõõtmisoperatsioon:
Liigutage töödeldavat detaili või ketta indikaatori alust, kuni sond puutub kokku toorikuga piki mõõtmissuunda. Jälgige osuti kõrvalekallet ja lugege mõõteväärtust. Mõõtmisvigade minimeerimiseks veenduge, et mõõtmise liikumise suund oleks sondi keskjoonega risti.
